Atuador Elétrico Oden Control
APRESENTAÇÃO GERAL

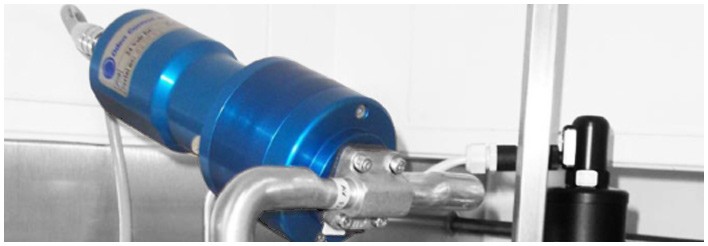

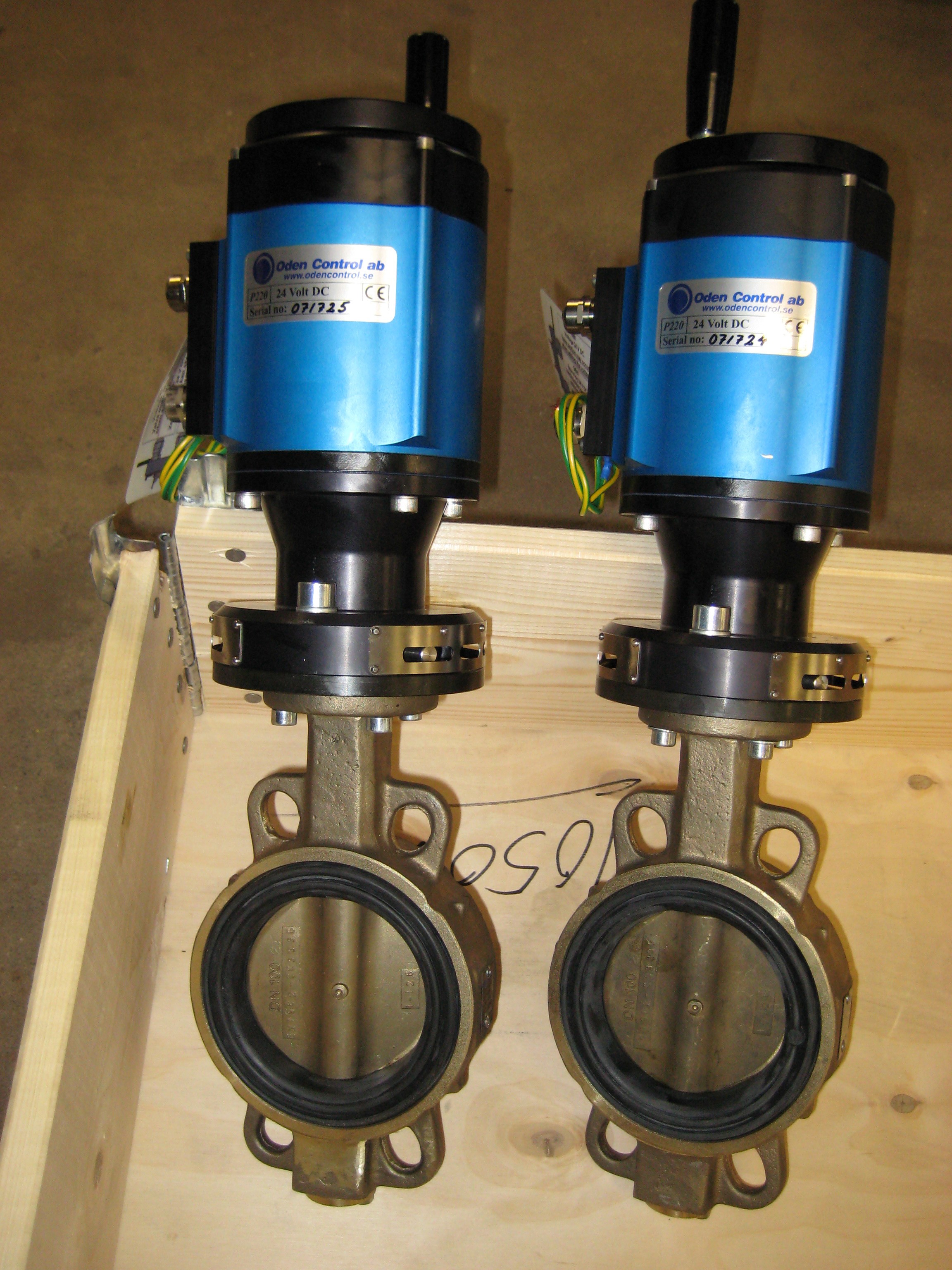

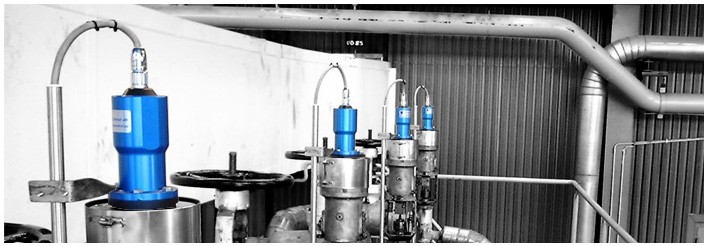

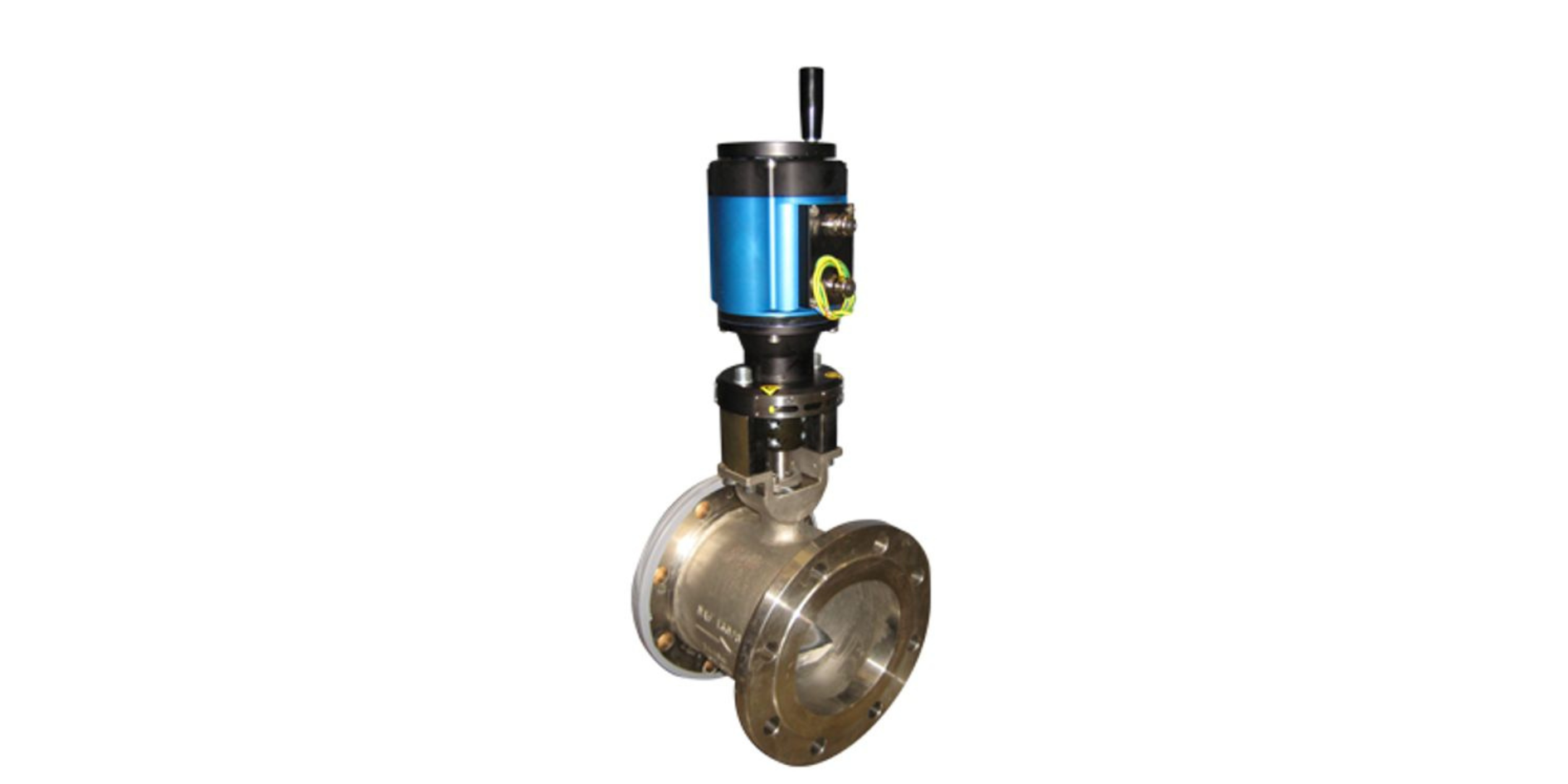

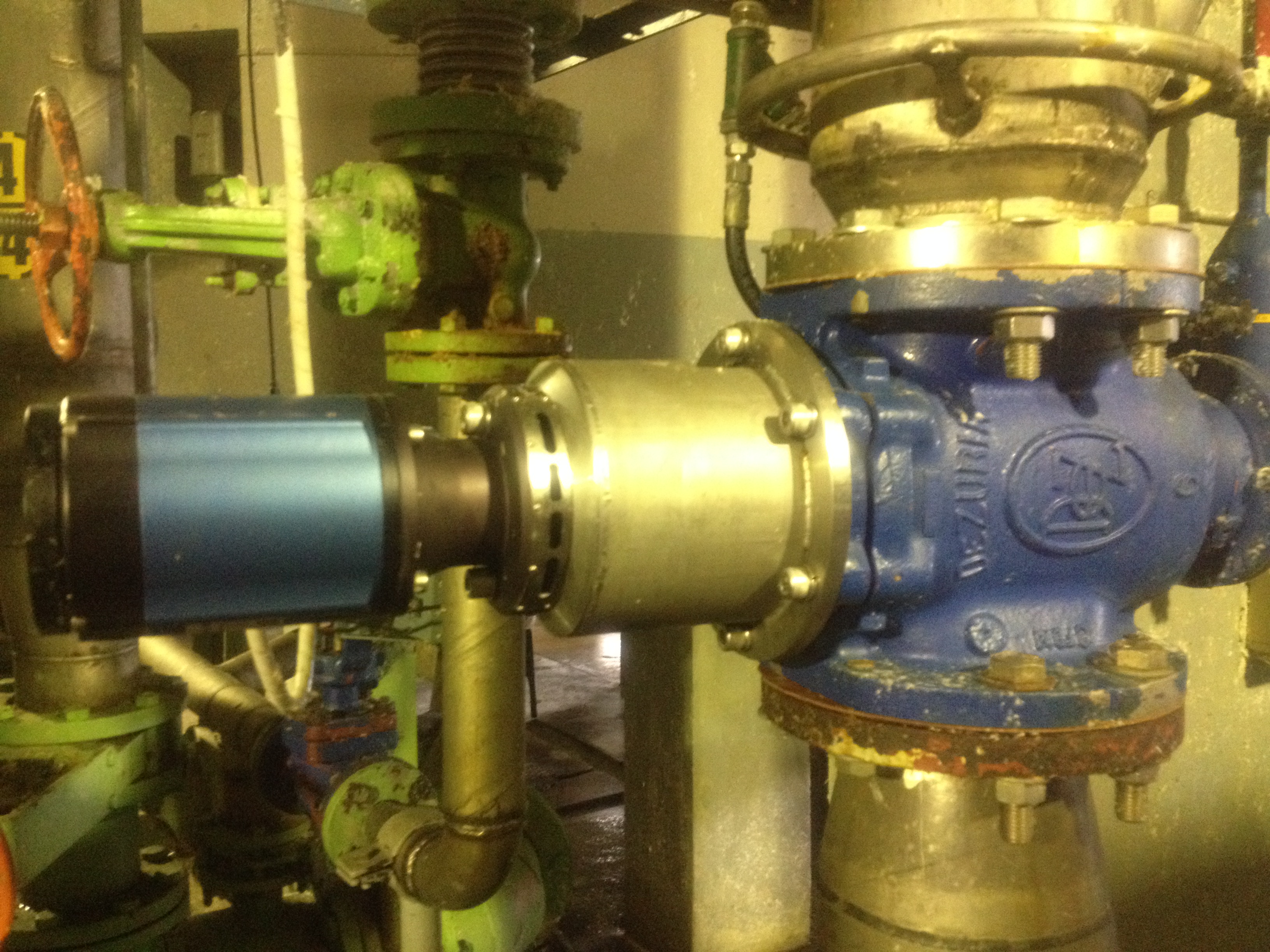

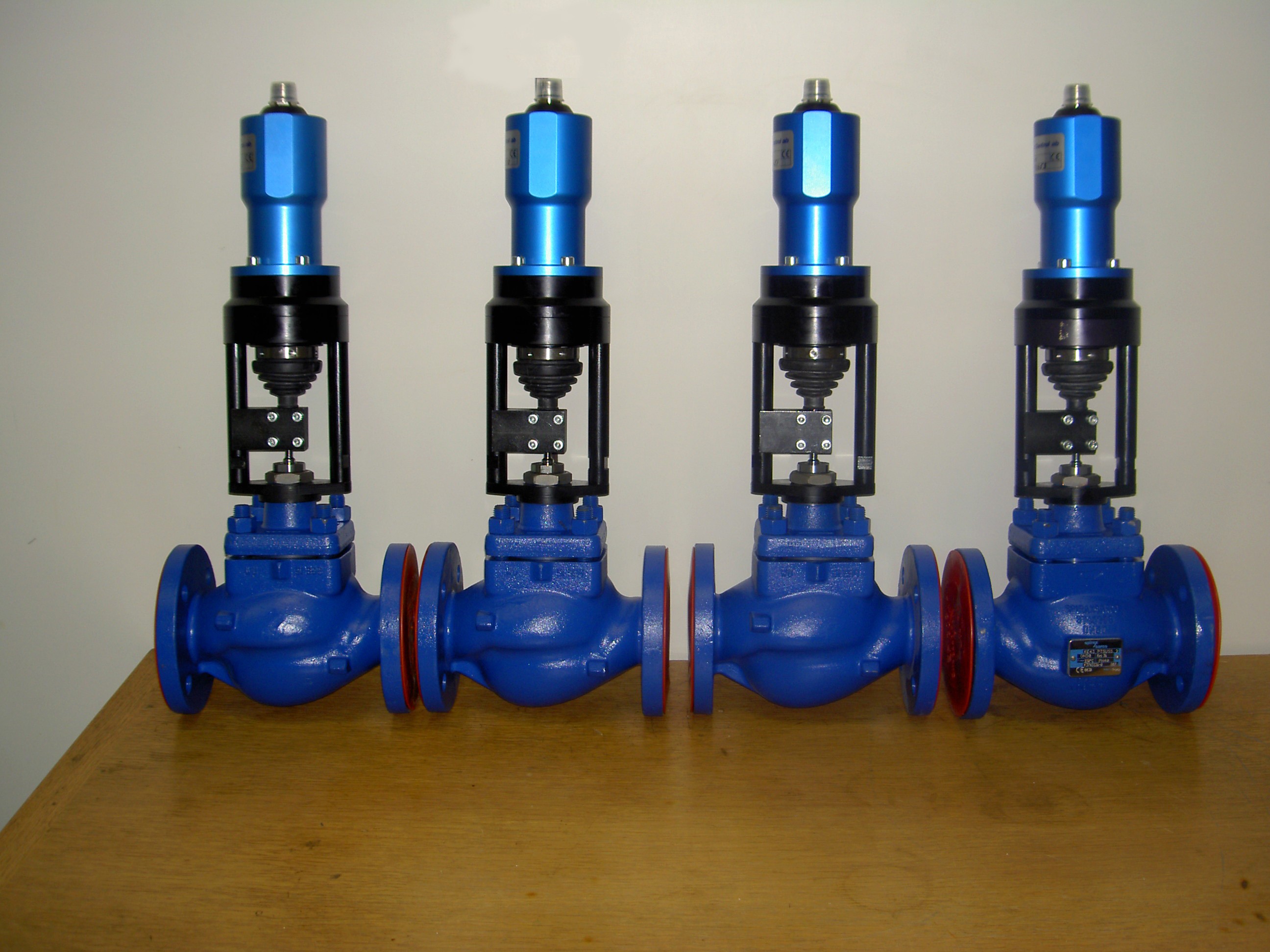

Oden® é o nome forte do sistema modular de atuadores elétricos compactos para válvulas rotatívas e lineares.
Os atuadores, com seus projetos altamente compactos e de baixo peso, baseiam-se no exclusivo sistema patenteado Oden Gear Systems ™ e a um motor elétrico 24V DC com controle eletrônico integrado.
Os atuadores possuem invólucros no padrão IP67 / IP68. Recentemente o modelo P30EX foi colocado a disposição do mercado e é certificado com os padrões ATEX para os ambientes mais exigentes na indústria petrolífera e offshore. O Oden P30EX possui a mais exigente certificação ATEX disponível para dispositivos elétricos para o padrão industrial 94/9 / EC, certificação ATEX de acordo com EN 50018. Uma avaliação de todos os módulos mecânicos de acordo com a Diretiva 94/9 / CE ATEX para equipamentos não elétricos em Atmosferas potencialmente explosivas são feitas de acordo com EN134 63-1 e EN134 63-5. A avaliação do risco de ignição é compatível com os padrões EN 1127-1. Todos os documentos relevantes são armazenados e mantidos pelo organismo notificador: Det Norske Veritas na Noruega.
Os atuadores Oden® não usam acumuladores de backup ou componentes eletromecânicos sensíveis, como interruptores de limite ou potenciômetros.
O torque, a velocidade e vários outros parâmetros são definidos antes da entrega e podem ser facilmente modificados a qualquer momento usando o software OVP fornecido, Oden® Valve Program.
A instalação mecânica para a válvula é fácil e pode ser realizada em qualquer direção. Os adaptadores estão disponíveis para todas as válvulas comuns.
A instalação elétrica requer apenas um cabo blindado que transporta a fonte de alimentação 24V DC, o sinal de controle analógico (4-20 mA) ou digital e o sinal de posição (retorno) analógico (4-20 mA).
A calibração automática garante uma válvula bem fechada no nível de sinal desejado, principalmente em 4 mA, com uma precisão muito alta. Devido às lógicas incorporadas, o atuador mantém sua posição e parâmetros durante uma quebra de energia. No entanto, ao usar 24V DC, normalmente é muito fácil fornecer um sistema de backup de unidade UPS / bateria para operação sem parar. O ciclo de trabalho é de 100%.
Ao usar os Atuadores elétricos Oden®, você está obtendo o atuador mais confiável e preciso do mundo com um tempo de compensação excepcionalmente curto.
Dados Técnicos:
Oden® é o nome forte do sistema modular de atuadores elétricos compactos para válvulas rotatívas e lineares.
Os atuadores, com seus projetos altamente compactos e de baixo peso, baseiam-se no exclusivo sistema patenteado Oden Gear Systems ™ e a um motor elétrico 24V DC com controle eletrônico integrado.
Os atuadores possuem invólucros no padrão IP67 / IP68. Recentemente o modelo P30EX foi colocado a disposição do mercado e é certificado com os padrões ATEX para os ambientes mais exigentes na indústria petrolífera e offshore. O Oden P30EX possui a mais exigente certificação ATEX disponível para dispositivos elétricos para o padrão industrial 94/9 / EC, certificação ATEX de acordo com EN 50018. Uma avaliação de todos os módulos mecânicos de acordo com a Diretiva 94/9 / CE ATEX para equipamentos não elétricos em Atmosferas potencialmente explosivas são feitas de acordo com EN134 63-1 e EN134 63-5. A avaliação do risco de ignição é compatível com os padrões EN 1127-1. Todos os documentos relevantes são armazenados e mantidos pelo organismo notificador: Det Norske Veritas na Noruega.
Os atuadores Oden® não usam acumuladores de backup ou componentes eletromecânicos sensíveis, como interruptores de limite ou potenciômetros.
O torque, a velocidade e vários outros parâmetros são definidos antes da entrega e podem ser facilmente modificados a qualquer momento usando o software OVP fornecido, Oden® Valve Program.
A instalação mecânica para a válvula é fácil e pode ser realizada em qualquer direção. Os adaptadores estão disponíveis para todas as válvulas comuns.
A instalação elétrica requer apenas um cabo blindado que transporta a fonte de alimentação 24V DC, o sinal de controle analógico (4-20 mA) ou digital e o sinal de posição (retorno) analógico (4-20 mA).
A calibração automática garante uma válvula bem fechada no nível de sinal desejado, principalmente em 4 mA, com uma precisão muito alta. Devido às lógicas incorporadas, o atuador mantém sua posição e parâmetros durante uma quebra de energia. No entanto, ao usar 24V DC, normalmente é muito fácil fornecer um sistema de backup de unidade UPS / bateria para operação sem parar. O ciclo de trabalho é de 100%.
Ao usar os Atuadores elétricos Oden®, você está obtendo o atuador mais confiável e preciso do mundo com um tempo de compensação excepcionalmente curto.
Dados Técnicos:
- Além da nossa marca registrada: livre de folga, eficiente em baixo consumo de energia e compacta, nossos novos atuadores obtiveram essas funções técnicas;
- Rotação Multi-Voltas: 90°, 180°, 360° ou 1°- 5,400,000° (15,000 rev)
- Resolução até:15,000 passos a 90°
- Torque: 5 - 750 Nm
- Torque com transmissão externa: até 25.000 Nm
- Velocidade ajustavel : 0,1° a 285° / Sec
- Força linear: 3-80 kN
- Velocidade Linear : 0,05-400 mm / min ( até 1000 mm / min )
- Ajuste de aceleração
- Voltagem: 24/48 VDC
- Range de Corrente: 1 A a 15 A, dependendo do modelo
- Temperatura de Operação: -30°C a 70°C (-55 a 105°F)
- Ciclo de trabalho: até 100%
- Controle de sinal isolados galvanicamente
- Controle de Sinal: 4-20mA, 0-10 VDC, digital, Modbus 485, 3-pontos de controle e On-Off
- Sinal de Retorno 4-20 mA isolado galvanicamente
- A programação é feita pelo programa Oden Valve (PC) através de um conector USB.
- O histórico e a mensagem de erro estão disponíveis no OVP
- Handwheel e controle local opcional
- Todas as especificações estão sujeitas a alterações sem aviso prévio.
| Tipo | Torque Nm | Veloc / Sec° | Peso Kg |
| V30 | 5-30 Nm | 0,1 -114° | 4,5 |
| V30Q | 5-30 Nm | 0,1-285° | 5,5 |
| V65 | 10-65 Nm | 0,1-70° | 6 |
| V65Q | 10-65 Nm | 0,1-180° | 6,5 |
| V120Q | 25-120 Nm | 0,1-180° | 8 |
| V180 | 40-180 Nm | 0,1-70° | 8 |
| V250 | 80-250 Nm | 0,1-70° | 12 |
| V400 | 100-400 Nm | 0,1-70° | 14 |
| V750 | 200-750 Nm | 0,1-70° | 18 |
